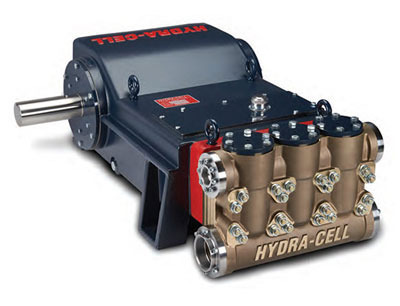

T200 シリーズ(Med)

最大流量: 352 LPM
最大圧力: 24.1 MPa
  • シールレスデザインにより外部リーク等のトラブルを防ぎ、シール・パッキン交換等のメンテナンスコストを削減可能。
  • 低NPSH 条件にも対応し、サクションが負圧状態での運転にも対応(フィード圧不要)。
  • 空運転や吸込配管が閉状態でも運転が可能なため、ポンプトラブルに起因する停止時間やメンテナンスコストの削減が可能。
  • 特殊なダイヤフラム形状により、ギヤ式、スクリュー式、プランジャー式ポンプでは扱えない磨耗液の送液にも対応。
  • 油圧バランスのとれたダイヤフラムデザインにより、ストレス無く高圧運転が可能。
  • 遠心式ポンプに比べ高いポンプ効率により省エネを実現。
  • 堅牢なデザインにより長期間に渡りメンテナンスコストを低く抑える個が可能。
  • コンパクトな設計とダブルシャフト仕様により様々な設置方法に対応。

T200 Med – データシート

T200 Med – 流量特性

Model 圧力 rpm L/min
T200K 20.7MPa 400 352
T200M 24.1MPa 400 314

T200 Med – デリバリー特性

Model 圧力(MPa) L/rev
T200K 3.4 0.950
10.3 0.931
20.7 0.880
T200M 3.4 0.851
12.1 0.825
24.1 0.785

T200 Med – 使用回転数

最大: 400
最大 API 674: 310
最小: 40
40rpm以下でのご使用はご相談ください。

T200 Med – 仕様

最大圧力
メタリックヘッド T200K: 20.7 MPa
メタリックヘッド T200M: 24.1 MPa
最大吸込圧 3.4 MPa
許容液温
・最大: 82.2°C
・最低: 4.4°C
許容最大粒径 800 ミクロン
軸位置
入口口径 4インチウェルドオン(SCH.40)
4インチNTP
4インチANSIフランジ(クラス300RF)
出口口径 2インチウェルドオン(SCH.160)
2インチNTP
2インチANSIフランジ(クラス2500RTJ)
プランジャー長 127 mm
軸径 101.6 mm
回転方向 一方向
油圧部オイル量 75.7L(ブランクバックカバー仕様)
重量
・メタリックヘッド: 1361 kg
接液材質
・マニホールド: ニッケルアルミナブロンズ(NAB)
デュプレックス2205(SUS329J3L)
SUS316L
ハステロイCX2M
・ダイヤフラム/エラストマー: FKM
Buna-N
・ダイヤフラムフォロワースクリュー: SUS316L
デュプレックス2205(SUS329J3L)
ハステロイC
・バルブスプリングリレテイナー: ハステロイC
PVDF
・バルブスプリング: エルジロイ
ハステロイC
・バルブディスク/シート: 17-4 PH スレンレス
ナイトロニック50
ハステロイC
・インレット/アウトレットバルブリテイナー: SUS316
デュプレックス2205(SUS329J3L)
ハステロイC
駆動部材質
・クランクシャフト: ダクタイル鋳鉄
・クランクケース: ダクタイル鋳鉄
・ベアリング: スフェリカルローラー
三層平軸受(クランクピン)
ブロンズ(リストピン)
・クロスヘッド: ダクタイル鋳鉄
・コネクティングロッド: ダクタイル鋳鉄
