T100 シリーズ 製品概要

T100シリーズ低圧シリーズ

最大流量:366.1l/min(22m3/h)
最大圧力:14.5MPa

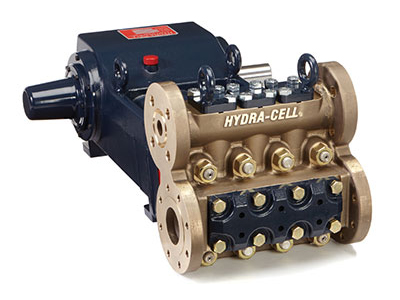

T100シリーズ中圧シリーズ

最大流量:170.4l/min(10m3/h)
最大圧力:24.1MPa

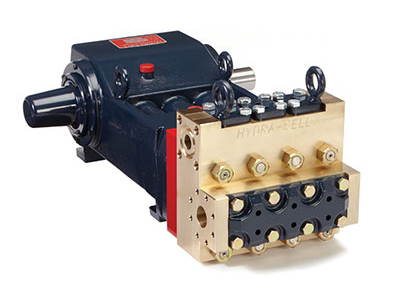

T100シリーズ高圧シリーズ

最大流量:98.4l/min(5.9m3/h)
最大圧力:34.5MPa

T200 シリーズ 製品概要

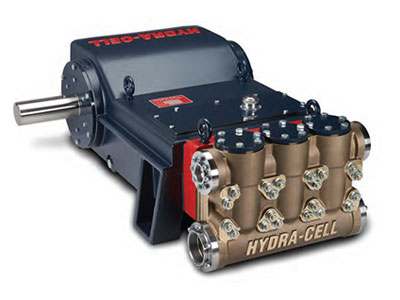

T200シリーズ高圧シリーズ

最大流量:272 l/min
最大圧力:31.0MPa

T200シリーズ中圧シリーズ

最大流量:352 l/min
最大圧力:24.1MPa

T シリーズ デザイン特性

他に類を見ないダイヤフラムによるシールレス構造

  • シールレスデザインにより外部リーク等のトラブルを防ぎ、シール・パッキン交換等のメンテナンスコストを削減可能。
  • 低NPSH 条件にも対応し、サクションが負圧状態での運転にも対応(フィード圧不要)。
  • 空運転や吸込配管が閉状態でも運転が可能なため、ポンプトラブルに起因する停止時間やメンテナンスコストの削減が可能。
  • 特殊なダイヤフラム形状により、ギヤ式、スクリュー式、プランジャー式ポンプでは扱えない磨耗液の送液にも対応。
  • 油圧バランスのとれたダイヤフラムデザインにより、ストレス無く高圧運転が可能。
  • 多連ダイヤフラム式により、低脈動、リニアフローの運転が可能。

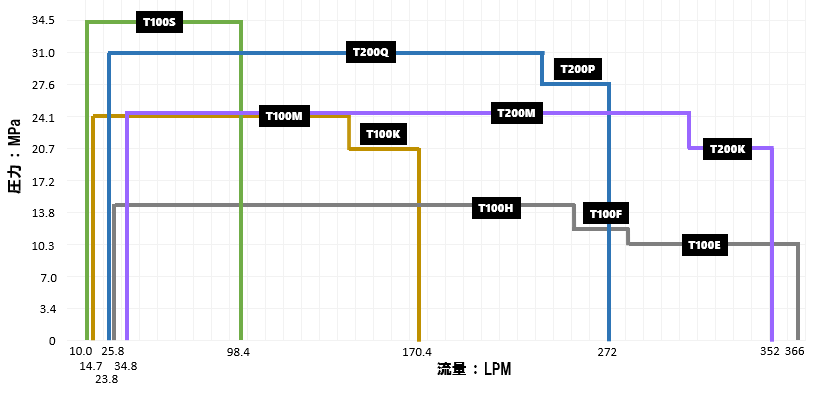

Tシリーズ性能表

t_series_overview
モデル 最大流量(LPM) 最大吐出圧力(MPa) 最大吸込圧力(MPa) 最高温度(℃)
T100E 366.1 10.3 3.4 82
T100F 289.6 12.8 3.4 82
T100H 257.8 14.5 3.4 82
T100K 170.4 20.7 3.4 82
T100M 143.8 24.1 3.4 82
T100S 98.4 34.5 3.4 82
T200K 9359 20.7 3.4 82
T200M 321 24.1 3.4 82
T200P 272 27.6 3.4 82
T200Q 238 31.0 3.4 82
※液温82度以上または5度以下でのご使用時は、適切な材質選定を弊社まで御問い合わせ下さい。
