T100 シリーズ(High)

最大流量: 98.4 LPM
最大圧力: 34.5 MPa
  • シールレスデザインにより外部リーク等のトラブルを防ぎ、シール・パッキン交換等のメンテナンスコストを削減可能。
  • 低NPSH 条件にも対応し、サクションが負圧状態での運転にも対応(フィード圧不要)。
  • 空運転や吸込配管が閉状態でも運転が可能なため、ポンプトラブルに起因する停止時間やメンテナンスコストの削減が可能。
  • 特殊なダイヤフラム形状により、ギヤ式、スクリュー式、プランジャー式ポンプでは扱えない磨耗液の送液にも対応。
  • 油圧バランスのとれたダイヤフラムデザインにより、ストレス無く高圧運転が可能。
  • 遠心式ポンプに比べ高いポンプ効率により省エネを実現。
  • 堅牢なデザインにより長期間に渡りメンテナンスコストを低く抑える個が可能。
  • コンパクトな設計とダブルシャフト仕様により様々な設置方法に対応。
  • 海水淡水化(RO)向け高圧ポンプに40年を超える使用実績。

T100 High – データシート

T100 High – 流量特性

Model 圧力 rpm L/min
T100S 34.5MPa 450 98.4

T100 High – デリバリー特性

圧力(MPa) L/rev
3.4 0.249
17.2 0.237
34.3 0.222

T100 High – 使用回転数

最大: 450
最小: 200
200rpm以下でのご使用はご相談ください。

T100 High – 仕様

最大圧力
メタリックヘッド: 34.5 MPa
最大吸込圧 3.4 MPa
許容液温
・最大: 82.2°C
・最小: 4.4°C
許容最大粒径 800 ミクロン
軸位置 左または右
入口口径 2 インチフランジ(ANSIクラス300RF)
出口口径 1-1/4 インチフランジ(ANSIクラス2500RTJ)
軸径 76.2 mm
回転方向 可逆
油圧部オイル量 17L(標準バックカバー使用時)
19.4L(オイルレベル付バックカバー使用時)
重量
・メタリックヘッド: 499 kg
接液材質

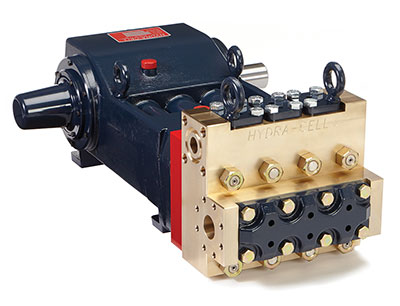

・マニホールド: ニッケルアルミナブロンズ(NAB)

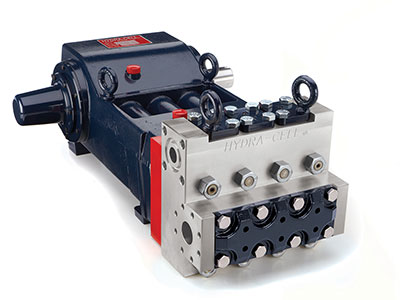

SUS316L
・ダイヤフラム/エラストマー: FKM
Buna-N
・ダイヤフラムフォロワースクリュー: SUS316L
・バルブスプリングリレイナー: 17-7 PH スレンレススチール
PVDF
SUS316
ハステロイC
・バルブスプリング: エルジロイ
・バルブディスク/シート: タングステンカーバイド
17-4 PH スレンレス
ハステロイC
・アウトレットバルブリテイナー: SUS316
・プラグ-アウトレットバルブポート: SUS316
・インレットバルブリテイナー: SUS316
駆動部材質
・クランクシャフト: 鍛造Q&T アロイ鋼
・コネクティングロッド: ダクタイル鋳鉄
・クロスヘッド: 12L14 鋼
・クランクケース: ダクタイル鋳鉄
・ベアリング: スフェリカルローラー/ジャーナル
鋼裏金+バビットメタル(クランクピン)
ブロンズ(リストピン)
