T100 シリーズ（Medium）モデルT100K & T100M

最大流量:	170.4 LPM
最大圧力:	24.1 MPa

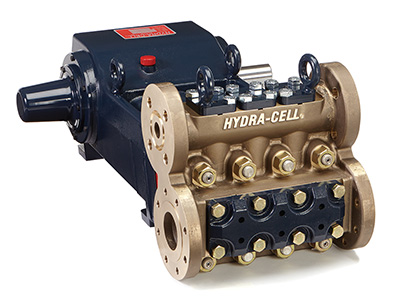

T100 Medium Nickel Aluminum Bronze

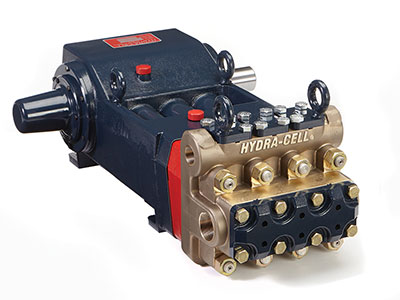

T100 Medium NPT Ports

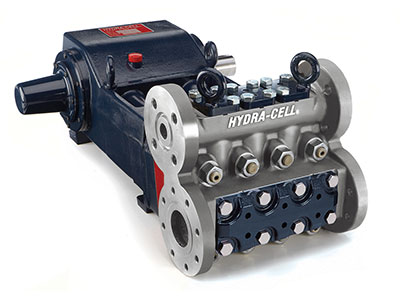

T100 Medium Stainless Steel

シールレスデザインにより外部リーク等のトラブルを防ぎ、シール・パッキン交換等のメンテナンスコストを削減可能。
低NPSH 条件にも対応し、サクションが負圧状態での運転にも対応（フィード圧不要）。
空運転や吸込配管が閉状態でも運転が可能なため、ポンプトラブルに起因する停止時間やメンテナンスコストの削減が可能。
特殊なダイヤフラム形状により、ギヤ式、スクリュー式、プランジャー式ポンプでは扱えない磨耗液の送液にも対応。
油圧バランスのとれたダイヤフラムデザインにより、ストレス無く高圧運転が可能。
遠心式ポンプに比べ高いポンプ効率により省エネを実現。
堅牢なデザインにより長期間に渡りメンテナンスコストを低く抑える個が可能。
コンパクトな設計とダブルシャフト仕様により様々な設置方法に対応。
海水淡水化（RO）向け高圧ポンプに40年を超える使用実績。

T100 Medium – データシート

T100 Medium パンフレット

T100 Medium – 流量特性

Model	圧力	rpm	L/min
T100K	20.7MPa	450	170.4
T100M	24.1MPa	450	143.8

T100 Medium – デリバリー特性

Model	圧力(MPa)	L/rev
T100K	3.4	0.406
	10.3	0.397
	20.7	0.384
T100M	3.4	0.345
	12.1	0.338
	24.1	0.327

T100 Medium – 使用回転数

最大:	450
最小:	200
200rpm以下でのご使用はご相談ください。

T100 Medium – 仕様

最大圧力
メタリックヘッド:
・T100K	20.7 MPa
・T100M	24.1 MPa
最大吸込圧	3.4 MPa
許容液温
・最大:	82.2°C
・最小:	4.4°C
許容最大粒径	800 ミクロン
軸位置	左または右
入口口径	3-1/2 インチフランジ(ANSIクラス300RF) or 2-1/2 インチ NPT
出口口径	1-1/2 インチフランジ(ANSIクラス2500RTJ) or 1-1/2 インチ NPT
軸径	76.2 mm
回転方向	可逆
油圧部オイル量	17 リットル ? blank back cover
	19.4 リットル ? oil level back cover
重量
・メタリックヘッド:	499 kg
接液材質
・マニホールド:	ニッケルアルミナブロンズ(NAB)
	SUS316L
・ダイヤフラム/エラストマー:	FKM
	Buna-N
・ダイヤフラムフォロワースクリュー:	SUS316L
・バルブスプリングリレイナーー:	17-7 PH スレンレススチール
	PVDF
・バルブスプリング:	エルジロイ
・バルブディスク/シート:	17-4 スレンレススチール
・アウトレットバルブリテイナー:	SUS316
・インレットバルブリテイナー:	SUS316
駆動部材質
・クランクシャフト:	鍛造Q&T アロイ鋼
・クランクケース:	ダクタイル鋳鉄
・ベアリング:	スフェリカルローラー/ジャーナル
