G10

最大流量: 30.6 LPM
最大圧力: 10.3 MPa(メタリックヘッド)
2.4 MPa(樹脂ヘッド)

ダイヤフラムポンプ特徴
様々な用途に使用可能な信頼性の高い高圧ポンプ

  • 低粘度から高粘度まで様々な液体に使用可能な高圧ポンプ。
  • シールレスデザインと独自のチャッキ弁構造により、他社ポンプでは破損してしまうような摩耗液にも使用可能。
  • シンプルかつコンパクトなデザインにより、初期導入費用およびランニングコストを大幅に削減可能。
  • 高いポンプ効率によりエネルギーコストの削減が可能。
  • 不意のアクシデントや操作ミスによる空運転でも破損やメンテナンスが不要。
  • 液漏れの原因や、交換の対象となるシール・パッキン・カップを使用していないため、メンテナンスやそれに伴う稼働停止時間の削減が可能。
  • 海水淡水化(RO)向け高圧ポンプに40年を超える使用実績。
  • クーラント向け高圧ポンプの用途で多数採用。

G10 – データシート

G10 – 流量特性

モデル rpm l/min
G10-X 1450 30.6
G10-E 1750 33.4

G10 – 10.3 MPa – デリバリー特性

モデル l/min
G10-X 0.0205
G10-E 0.0186

G10 – 6.9 MPa – デリバリー特性

モデル l/min
G10-X 0.0211
G10-E 0.0191

G10 – 仕様

最大圧力
・メタリックヘッド: 6.9 MPa @1450 rpm(G10-X)
  6.9 MPa @1750 rpm (G10-E)
  10.3 MPa @790 rpm (G10-X)
・樹脂ヘッド: ポリプロピレン 1.7 MPa
PVDF 2.4 MPa
・最大吸込圧: 1.7 MPa
最高液温
・メタリックヘッド: 121°C (71~121℃範囲の液でのご使用時はご相談下さい。)
・樹脂ヘッド: 60°C
許容最大粒径 500 ミクロン
入口口径 1 インチ NPT

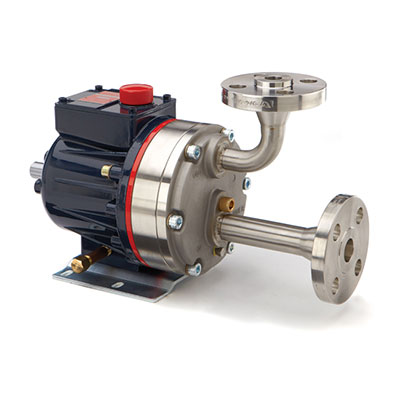

  150ポンド ANSI RF フランジ
出口口径 3/4 インチ NPT
  600ポンド ANSI RF フランジ
軸径 22.2 mm
回転方向 可逆
ベアリング テーパーローラーベアリング
油圧部オイル量 1.05 リットル
重量 (モーター除く)
・メタリックヘッド: 21.8 kg
・樹脂ヘッド: 15.9 kg
